Τι είναι το Debinding;

Η αποσύνδεση αφαιρεί τα συνδετικά μέσα από χυτά ή τυπωμένα μεταλλικά και κεραμικά μέρη πριν από τη σύντηξη. Αυτά τα συνδετικά συγκρατούν τα σωματίδια σκόνης μαζί κατά τη διάρκεια της διαμόρφωσης, αλλά πρέπει να εξαλειφθούν για να επιτευχθεί η σωστή πύκνωση και να αποφευχθεί η μόλυνση κατά την επεξεργασία σε υψηλές{1} θερμοκρασία.

Η διαδικασία αντιμετωπίζει μια θεμελιώδη πρόκληση στη μεταλλουργία σκόνης: τα μέρη που σχηματίζονται μέσω χύτευσης με έγχυση μετάλλου (MIM), χύτευση κεραμικής έγχυσης και κατασκευή πρόσθετων περιέχουν 40% ή περισσότερο συνδετικό κατ' όγκο. Η αφαίρεση αυτού του υλικού χωρίς να καταστραφεί το εξάρτημα απαιτεί ελεγχόμενη θέρμανση, χημική διάλυση ή καταλυτική αποσύνθεση σε θερμοκρασίες μεταξύ 150 και 600 μοιρών.

Γιατί το Debinding Matters στην Κατασκευή Μετάλλων και Κεραμικών

Οι κατασκευαστές αντιμετωπίζουν σημαντικούς κινδύνους παραγωγής όταν τα συνδετικά παραμένουν σε μέρη που εισέρχονται σε κλιβάνους πυροσυσσωμάτωσης. Το υπολειμματικό οργανικό υλικό εξατμίζεται απρόβλεπτα σε υψηλές θερμοκρασίες, δημιουργώντας εσωτερική πίεση που προκαλεί ρωγμές, φουσκάλες και παραμόρφωση διαστάσεων.

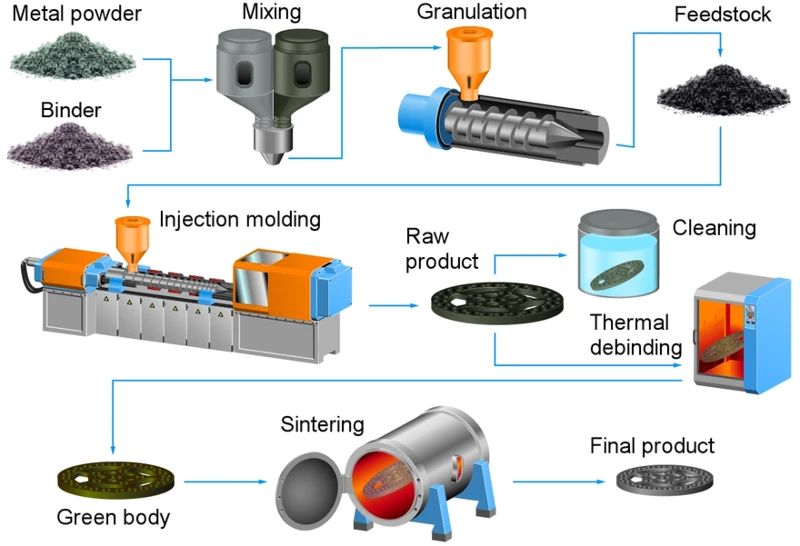

ΟΚατασκευή MIMΗ διαδικασία καταδεικνύει γιατί η αποσύνδεση έχει γίνει κρίσιμη. Αφού η χύτευση με έγχυση δημιουργεί ένα "πράσινο μέρος" περίπου 20% μεγαλύτερο από το τελικό εξάρτημα, το δίκτυο συνδετικού πρέπει να αφαιρείται συστηματικά για να δημιουργηθούν πορώδη κανάλια. Αυτά τα ανοιχτά μονοπάτια επιτρέπουν τη διαφυγή του εναπομείναντος συνδετικού υλικού κατά την πυροσυσσωμάτωση διατηρώντας παράλληλα τη δομική ακεραιότητα.

Χωρίς σωστή αποκόλληση, τα εξαρτήματα δεν έχουν την απαραίτητη αντοχή και η μόλυνση του κλιβάνου αυξάνει το λειτουργικό κόστος. Η απόφραξη του κλιβάνου από την ατελή αφαίρεση του συνδετικού παρατείνει το χρόνο διακοπής λειτουργίας και μειώνει τη διάρκεια ζωής του εξοπλισμού. Μελέτες δείχνουν ότι η σωστή αποσύνδεση μπορεί να μειώσει τον χρόνο θερμικής επεξεργασίας κατά 62,5% ενώ αποτρέπει δομικά ελαττώματα.

Τρεις κύριες μέθοδοι αποσύνδεσης

Θερμική αποσύνδεση

Η θερμική αποσύνδεση θερμαίνει μέρη σε ελεγχόμενες ατμόσφαιρες μεταξύ 200 μοιρών και 550 μοιρών, με αποτέλεσμα τα συνδετικά να αποσυντίθενται και να εξατμίζονται μέσω των επιφανειακών-συνδεδεμένων πόρων. Οι φούρνοι ανεβάζουν τη θερμοκρασία αργά-συνήθως 0,5 έως 2 βαθμούς ανά λεπτό-για να αποτρέψουν την ταχεία παραγωγή αερίου που καταστρέφει τα μέρη.

Η μέθοδος χρησιμοποιεί σχετικά φθηνό εξοπλισμό, αλλά απαιτεί μεγάλους κύκλους επεξεργασίας. Τα εξαρτήματα επιτυγχάνουν ρυθμούς αποσύνδεσης 1-4 mm ανά ώρα ανάλογα με το μέγεθος των σωματιδίων της σκόνης. Η ροή αερίου μέσω του κλιβάνου παρασύρει το εξατμισμένο συνδετικό υλικό, ενώ διατηρεί αδρανή ή μειώνει τις ατμόσφαιρες για να αποτρέψει την οξείδωση μετάλλων.

Τα προφίλ θερμοκρασίας ποικίλλουν με βάση τη χημεία του συνδετικού υλικού. Τα συνδετικά πολυαιθυλενίου και πολυπροπυλενίου αρχίζουν να αποσυντίθενται περίπου στους 200 βαθμούς και ολοκληρώνουν την εξάτμιση κατά 500 βαθμούς. Το σταδιακό εύρος θερμοκρασίας επιτρέπει την ελεγχόμενη αφαίρεση χωρίς θερμικό σοκ.

Αποσύνδεση διαλύτη

Η αποσύνδεση διαλύτη διαλύει τα πρωτεύοντα συνδετικά σε χαμηλές θερμοκρασίες βυθίζοντας πράσινα μέρη σε οργανικούς διαλύτες ή νερό. Οι κοινοί διαλύτες περιλαμβάνουν την ακετόνη και το επτάνιο, αν και προτιμώνται τα υδατοδιαλυτά συστήματα συνδετικού-για ασφαλέστερο χειρισμό.

Αυτή η προσέγγιση δημιουργεί διασυνδεδεμένο πορώδες σε όλο το τμήμα καθώς διαλύεται το πρωτεύον συνδετικό. Το πορώδες δίκτυο διευκολύνει την αφαίρεση των δευτερευόντων συνδετικών σκελετών κατά τη διάρκεια της επακόλουθης θερμικής επεξεργασίας. Οι χρόνοι επεξεργασίας κυμαίνονται από 15 έως 23 ώρες σε θερμοκρασίες μεταξύ 40 και 70 βαθμών.

Η αποσύνδεση διαλύτη μπορεί να μειώσει τη συνολική διάρκεια θερμικής αποσύνδεσης κατά 62,5% αποφεύγοντας τη ρωγμή και την παραμόρφωση. Η μέθοδος αποδεικνύεται ιδιαίτερα αποτελεσματική για πολύπλοκες γεωμετρίες και τμήματα ευαίσθητα στη θερμική καταπόνηση. Αφού η εκχύλιση με διαλύτη αφαιρεί περίπου το 93% των διαλυτών συστατικών, το εναπομείναν πολυμερές κορμού διατηρεί το μερικό σχήμα μέχρι τη σύντηξη.

Καταλυτική Αποσύνδεση

Η καταλυτική αποσύνδεση χρησιμοποιεί ατμό οξέος-συνήθως νιτρικό ή οξαλικό οξύ-για την αποσύνθεση των συνδετικών πολυμερών όπως το πολυοξυμεθυλένιο στους περίπου 120 βαθμούς . Η διαδικασία χαμηλής-θερμοκρασίας ελαχιστοποιεί τα θερμικά ελαττώματα, ενώ αφαιρεί το συνδετικό γρηγορότερα από τις θερμικές μεθόδους μόνο.

Το αέριο οξύ αντιδρά με μόρια συνδετικού υλικού, διασπώντας τα σε μικρότερα συστατικά που εξατμίζονται εύκολα. Η διαδικασία αφαιρεί το συνδετικό με ρυθμούς που επιτρέπουν την παραγωγή υψηλής-παραγωγής με ελάχιστη παραμόρφωση. Ωστόσο, οι όξινες ατμόσφαιρες περιορίζουν την εφαρμογή σε συμβατές μεταλλικές σκόνες-ο χαλκός και τα κράματα κοβαλτίου οξειδώνονται σε αυτές τις συνθήκες.

Η αγορά των κλιβάνων καταλυτικής αποσύνδεσης αποτιμήθηκε σε 600 εκατομμύρια δολάρια το 2023 και τα έργα θα φτάσουν τα 1,2 δισεκατομμύρια δολάρια έως το 2032, σημειώνοντας αύξηση 7,5% ετησίως. Η ανάπτυξη αντανακλά την αυξανόμενη υιοθέτηση στους τομείς της χύτευσης με έγχυση μετάλλων και της κατασκευής πρόσθετων που απαιτούν αποδέσμευση ακριβείας για μικροσκοπικά εξαρτήματα.

Κρίσιμες Παράμετροι Διεργασίας

Έλεγχος θερμοκρασίας

Οι θερμοκρασίες δέσμευσης κυμαίνονται συνήθως από 200 βαθμούς έως 550 μοίρες ανάλογα με το συνδετικό υλικό και τη σύνθεση του μετάλλου. Οι φούρνοι πρέπει να διατηρούν ακριβείς ρυθμούς θέρμανσης για να εξισορροπηθεί η ταχύτητα αφαίρεσης με την ακεραιότητα του εξαρτήματος. Η υπερβολικά γρήγορη θέρμανση δημιουργεί εσωτερική πίεση που υπερβαίνει την αντοχή του υλικού, προκαλώντας ρωγμές και επιφανειακά ελαττώματα.

Τα προφίλ θέρμανσης πολλαπλών- σταδίων φιλοξενούν διαφορετικά εξαρτήματα συνδετικού υλικού. Τα συνδετικά με βάση το κερί- τήκονται και εξατμίζονται σε χαμηλότερες θερμοκρασίες από τις ραχοκοκαλιές πολυμερούς. Η βελτιστοποιημένη θερμική αποσύνδεση χρησιμοποιεί θέρμανση 1 βαθμό ανά λεπτό από το περιβάλλον στους 200 βαθμούς και στη συνέχεια 0,5 μοίρες ανά λεπτό από 200 μοίρες σε 500 μοίρες με μια-ωρία αναμονή.

Διαχείριση Ατμόσφαιρας

Η σύνθεση της ατμόσφαιρας αερίου επηρεάζει άμεσα τα αποδεσμευτικά αποτελέσματα. Τα κεραμικά οξειδίου ανέχονται την επεξεργασία της ατμόσφαιρας αέρα, ενώ τα νιτρίδια, τα καρβίδια και οι σκόνες μετάλλων απαιτούν περιβάλλοντα αζώτου ή υδρογόνου. Η ελεγχόμενη ροή αερίου απομακρύνει τους ατμούς του συνδετικού υλικού από τον θάλαμο του κλιβάνου ενώ αποτρέπει την οξείδωση των μεταλλικών σωματιδίων.

Για την καταλυτική αποσύνδεση, η διατήρηση των ρυθμών ροής αζώτου υψηλότερα από τους ατμούς νιτρικού οξέος αποτρέπει τα εκρηκτικά μείγματα αερίων. Το αέριο φορέας αζώτου εξάγει επίσης προϊόντα αποσύνθεσης από τον κλίβανο. Η αποσύνδεση υπό κενό εξαλείφει εντελώς τους κινδύνους οξείδωσης, αλλά απαιτεί πιο πολύπλοκο εξοπλισμό.

Μέρη γεωμετρίας

Οι σύνθετες γεωμετρίες ενδέχεται να απαιτούν 24-36 ώρες για πλήρη αποκόλληση ανάλογα με το πάχος του εξαρτήματος και τη σύνθεση του συνδετικού υλικού. Τα παχύτερα τμήματα αποσυνδέονται πιο αργά καθώς τα αέρια πρέπει να διανύουν μεγαλύτερες αποστάσεις μέσα από ολοένα και πιο πορώδεις δομές. Τα όρια πάχους τομής συχνά φτάνουν τα 50 mm για να διασφαλιστεί η πλήρης αφαίρεση του συνδετικού υλικού χωρίς ελαττώματα.

Ο λόγος επιφάνειας-προς-όγκο επηρεάζει σημαντικά την κινητική αποσύνδεσης. Τα μέρη με υψηλότερες αναλογίες αποσυνδέονται γρηγορότερα λόγω μικρότερων διαδρομών διάχυσης για τα αέρια διαφυγής. Ο σχεδιασμός του κλιβάνου αποσύνδεσης πρέπει να λαμβάνει υπόψη αυτές τις διακυμάνσεις μέσω ρυθμιζόμενων χρόνων κύκλου και ελέγχου της ατμόσφαιρας.

Κοινά ελαττώματα και πρόληψη

Ράγισμα και παραμόρφωση

Το ράγισμα, η πτώση και η παραμόρφωση συμβαίνουν συνήθως κατά τη διάρκεια της αποκόλλησης, όταν η διόγκωση του συνδετικού υλικού δημιουργεί διαφορές πίεσης μεταξύ των επιφανειών των εξαρτημάτων και των εσωτερικών χώρων. Οι γρήγοροι ρυθμοί θέρμανσης επιδεινώνουν αυτά τα προβλήματα δημιουργώντας θερμικές κλίσεις που προκαλούν ανομοιόμορφη συρρίκνωση.

Η πρόληψη απαιτεί αντιστοίχιση ρυθμών θέρμανσης με το πάχος του εξαρτήματος και τη χημεία του συνδετικού. Οι πιο αργές ράμπες επιτρέπουν την εξισορρόπηση της θερμοκρασίας σε όλο το εξάρτημα. Η σωστή αποσύνδεση διαλύτη μπορεί να αποφύγει δομικά ελαττώματα όπως ρωγμές και παραμόρφωση που θέτουν σε κίνδυνο την ακεραιότητα του εξαρτήματος.

Φουσκάλες και Σχηματισμός Πόρων

Η ατελής αφαίρεση του συνδετικού υλικού αφήνει υπολειμματικά οργανικά υλικά που εξατμίζονται κατά τη σύντηξη. Τα παγιδευμένα αέρια σχηματίζουν φουσκάλες και μεγάλους πόρους στα τελειωμένα μέρη. Ακόμη και ίχνη του εναπομείναντος συνδετικού υλικού μπορεί να μολύνουν τη φάση πυροσυσσωμάτωσης, καθιστώντας απαραίτητα πολλαπλά περάσματα κλιβάνου.

Οι εκτεταμένοι χρόνοι διατήρησης σε μέγιστες θερμοκρασίες αποσύνδεσης εξασφαλίζουν πλήρη αποσύνθεση του συνδετικού υλικού. Ενδέχεται να απαιτούνται πολλαπλοί θερμικοί κύκλοι για εξαρτήματα υψηλής περιεκτικότητας σε συνδετικό υλικό. Τα μέτρα ποιοτικού ελέγχου περιλαμβάνουν παρακολούθηση απώλειας βάρους για την επαλήθευση της πλήρους αφαίρεσης πριν από τη σύντηξη.

Ζητήματα αποκόλλησης

Η κατασκευή στρώσεων-με-στρώσεων δημιουργεί ανισότροπη συρρίκνωση κατά την αποσύνδεση, με μεγαλύτερη συρρίκνωση κάθετα προς την κατεύθυνση κατασκευής. Αυτή η κατευθυντική συρρίκνωση μπορεί να διαχωρίσει τα στρώματα και να δημιουργήσει ελαττώματα μεταξύ των στρωμάτων ορατά στο μικροσκόπιο.

Ο προσεκτικός προσανατολισμός κατά την εκτύπωση και την αποσύνδεση ελαχιστοποιεί αυτά τα αποτελέσματα. Οι δομές στήριξης διατηρούν τη γεωμετρία του μέρους κατά την επεξεργασία όταν το ιξώδες μειώνεται σε υψηλές θερμοκρασίες. Ορισμένοι κατασκευαστές χρησιμοποιούν συνδυασμένους κύκλους αποσύνδεσης-τη σύντηξη για να μειώσουν το χειρισμό εύθραυστων καφέ εξαρτημάτων.

Εφαρμογές Βιομηχανίας

Χύτευση με έγχυση μετάλλου

Η πρώτη ύλη MIM περιέχει λεπτές μεταλλικές σκόνες αναμεμειγμένες με συνδετικό 40% κατ' όγκο για την επίτευξη χαρακτηριστικών ροής για χύτευση με έγχυση. Αφού η χύτευση δημιουργεί μέρη με πολύπλοκες γεωμετρίες, συμπεριλαμβανομένων των εγκάρσιων οπών και των εσωτερικών σπειρωμάτων, η αποσύνδεση προετοιμάζει τα εξαρτήματα για πυροσυσσωμάτωση στερεάς-κατάστασης.

Η διαδικασία επιτρέπει την παραγωγή εξαρτημάτων υψηλής-πολυπλοκότητας που θα απαιτούσαν εκτεταμένη μηχανική κατεργασία ή συναρμολόγηση εάν κατασκευάζονταν με άλλες μεθόδους. Τα εξαρτήματα ζυγίζουν συνήθως μεταξύ 0,1 και 250 γραμμάρια, με τα περισσότερα να πέφτουν κάτω από 100 γραμμάρια για να διατηρηθεί η οικονομική αποδοτικότητα.

Κατασκευή προσθέτων

Οι τεχνολογίες τρισδιάστατης εκτύπωσης{0}}που βασίζονται σε σκόνη, συμπεριλαμβανομένης της εκτόξευσης συνδετικού υλικού και της εξώθησης υλικού, βασίζονται στην αποσύνδεση των τυπωμένων μερών μετάβασης σε τελικά μεταλλικά ή κεραμικά εξαρτήματα. Το βήμα αποσύνδεσης διασφαλίζει ότι τα μεταλλικά μέρη είναι απαλλαγμένα από οργανικές ενώσεις, επιτρέποντας την αποτελεσματική πυροσυσσωμάτωση και την παραγωγή αντικειμένων- υψηλής ποιότητας.

Η αυξανόμενη υιοθέτηση της κατασκευής πρόσθετων μετάλλων οδηγεί στην αποδεσμευτική ζήτηση εξοπλισμού. Η αγορά των κλιβάνων αποσύνδεσης αποτιμήθηκε σε 1,14 δισεκατομμύρια δολάρια το 2023 και αναμένεται να φτάσει τα 1,93 δισεκατομμύρια δολάρια έως το 2031, σημειώνοντας αύξηση 7,3% ετησίως. Οι τεχνολογικές εξελίξεις που βελτιώνουν την ενεργειακή απόδοση και τον έλεγχο της θερμοκρασίας υποστηρίζουν αυτήν την επέκταση.

Τεχνική Κεραμική

Η χύτευση κεραμικής έγχυσης παράγει εξαρτήματα για ηλεκτρονικά, αεροδιαστημικά και ιατρικές συσκευές που απαιτούν ακριβείς διαστάσεις και ιδιότητες υλικού. Το Debinding αφαιρεί τα βοηθήματα συμπίεσης πριν από την πυροσυσσωμάτωση για την αποφυγή υπολειμματικών ακαθαρσιών και ελαττωμάτων που επηρεάζουν αρνητικά την ανάπτυξη της μικροδομής.

Τα κεραμικά μέρη με υψηλή περιεκτικότητα σε συνδετικό υλικό απαιτούν προσεκτική αφαίρεση για να αποφευχθούν ρωγμές και μεγάλοι πόροι. Η διαδικασία αποδεικνύεται κρίσιμη όταν οι μέθοδοι διαμόρφωσης όπως η χύτευση με έγχυση, η εξώθηση ή η χύτευση ολίσθησης απαιτούν σημαντικούς όγκους συνδετικού υλικού για το σχηματισμό εξαρτημάτων.

Επιλέγοντας τη σωστή μέθοδο αποσύνδεσης

Η συμβατότητα υλικού καθορίζει τις κατάλληλες προσεγγίσεις αποσύνδεσης. Η θερμική αποκόλληση ταιριάζει στις περισσότερες μεταλλικές και κεραμικές συνθέσεις αλλά απαιτεί μεγαλύτερους χρόνους επεξεργασίας. Η αποδέσμευση διαλύτη λειτουργεί για μικρές παρτίδες παραγωγής, ενώ οι μέθοδοι καταλυτικής ή κενού εξυπηρετούν την κατασκευή μεγάλης-κλίμακας.

Οι εκτιμήσεις κόστους περιλαμβάνουν επενδύσεις σε εξοπλισμό, λειτουργικά έξοδα για διαλύτες ή αέρια και τον αντίκτυπο του χρόνου κύκλου στην απόδοση. Η θερμική αποσύνδεση χρησιμοποιεί φθηνό εξοπλισμό, αλλά συνδέει τη χωρητικότητα του κλιβάνου για μεγάλες περιόδους. Τα καταλυτικά συστήματα επεξεργάζονται εξαρτήματα πιο γρήγορα αλλά απαιτούν εξειδικευμένο χειρισμό διαβρωτικών αερίων.

Ο όγκος παραγωγής επηρεάζει την επιλογή εξοπλισμού. Οι φούρνοι παρτίδας φιλοξενούν εργαστηριακή έρευνα και πιλοτική παραγωγή. Οι συνεχείς φούρνοι αυξάνουν την απόδοση για παραγωγή υψηλού-όγκου παρά το υψηλότερο κόστος κεφαλαίου. Η αποσύνδεση υπό κενό παρέχει επεξεργασία χωρίς οξείδωση-για αντιδραστικά μέταλλα όπως τα κράματα τιτανίου, αλλά απαιτεί περίπλοκη συντήρηση εξοπλισμού.

Οι περιβαλλοντικοί παράγοντες διαμορφώνουν όλο και περισσότερο τις δεσμευτικές επιλογές. Οι μέθοδοι που βασίζονται σε διαλύτες-απαιτούν συστήματα ανάκτησης και διάθεσης ατμών. Οι ενεργειακά{3}}σχεδιασμοί κλιβάνων μπορούν να μειώσουν τις εκπομπές αερίων θερμοκηπίου κατά 30% μέσω βελτιωμένου ελέγχου θερμοκρασίας και μειωμένων χρόνων κύκλου.

Στρατηγικές Βελτιστοποίησης Διαδικασιών

Η επιτυχής αποσύνδεση απαιτεί εξισορρόπηση ανταγωνιστικών απαιτήσεων: γρήγορη αφαίρεση του συνδετικού ενώ διατηρείται η ακεραιότητα του εξαρτήματος. Τα προφίλ θερμοκρασίας-αντιπροσωπεύουν την κύρια μεταβλητή βελτιστοποίησης. Η κινητική μοντελοποίηση από τους μετρούμενους ρυθμούς αποσύνδεσης επιτρέπει τον υπολογισμό των βέλτιστων κύκλων θέρμανσης όπου οι ρυθμοί αφαίρεσης παραμένουν σχεδόν σταθεροί.

Αυτή η προσέγγιση μειώνει τη μηχανική καταπόνηση στα εξαρτήματα σε σύγκριση με τα προφίλ σταθερού ρυθμού θέρμανσης. Η προσομοίωση πεπερασμένων στοιχείων προβλέπει την κατανομή θερμοκρασίας, τις κλίσεις συγκέντρωσης και τη συσσώρευση πίεσης κατά την επεξεργασία. Τα μοντέλα βελτιστοποιούν τις συνθήκες αποσύνδεσης για να ελαχιστοποιήσουν την καταπόνηση ενώ συντομεύουν τους χρόνους του κύκλου.

Η σύνθεση συνδετικού επηρεάζει την απόδοση αποσύνδεσης. Συστήματα πολλαπλών-συστατικών συνδυάζουν υλικά με διαφορετικές θερμοκρασίες αποσύνθεσης. Τα εξαρτήματα χαμηλής-θερμοκρασίας δημιουργούν αρχικό πορώδες διευκολύνοντας την αφαίρεση των πολυμερών κορμού υψηλότερης- θερμοκρασίας. Οι βαθμιαίες ευρείες θερμοκρασίες αποσύνθεσης ωφελούν τη θερμική αποσύνδεση επιτρέποντας την ελεγχόμενη απομάκρυνση.

Θέματα Εξοπλισμού

Οι κάμινοι αποκόλλησης ενσωματώνουν συστήματα ελέγχου της ατμόσφαιρας, ακριβή ρύθμιση θερμοκρασίας και διαχείριση καυσαερίων. Τα εύρη θερμοκρασίας συνήθως εκτείνονται από 200-600 βαθμούς, με ορισμένες διεργασίες που απαιτούν δυνατότητες έως και 1000 βαθμούς. Η επιλογή του κλιβάνου εξαρτάται από την κλίμακα παραγωγής και τις απαιτήσεις υλικών.

Οι κάμινοι τύπου κουτιού-και σωλήνων παρέχουν ευελιξία για ανάπτυξη διεργασιών και μικρές παρτίδες. Οι συνεχείς φούρνοι αυξάνουν την απόδοση για καθιερωμένες διεργασίες παρά την περιορισμένη ρύθμιση παραμέτρων κατά τη λειτουργία. Τα χαρακτηριστικά ασφαλείας αποδεικνύονται απαραίτητα για τις καταλυτικές μεθόδους και τις μεθόδους διαλυτών, συμπεριλαμβανομένων των σχεδίων αντιεκρηκτικής-αντοχής και των συστημάτων επεξεργασίας καυσαερίων.

Τα σύγχρονα συστήματα ενσωματώνουν αυτοματισμό και συνδεσιμότητα Industry 4.0 για παρακολούθηση και βελτιστοποίηση διαδικασιών. Τα προηγμένα συστήματα ελέγχου εξασφαλίζουν ομοιόμορφη κατανομή θερμοκρασίας και συνεπή σύνθεση ατμόσφαιρας κατά τη διάρκεια των κύκλων αποσύνδεσης. Οι επενδυτικές αποφάσεις πρέπει να λαμβάνουν υπόψη το συνολικό κόστος ιδιοκτησίας πέρα ​​από την αρχική τιμή του εξοπλισμού, συμπεριλαμβανομένων των απαιτήσεων κατανάλωσης ενέργειας και συντήρησης.

Ποιοτικός Έλεγχος και Επικύρωση

Οι μετρήσεις απώλειας βάρους επαληθεύουν την πληρότητα αφαίρεσης συνδετικού με 0,1% αναπαραγωγιμότητα. Τα εξαρτήματα θα πρέπει να χάσουν μάζα που αντιστοιχεί στην αρχική περιεκτικότητα σε συνδετικό υλικό, συνήθως 6-7% για εξαρτήματα MIM. Η θερμοβαρυμετρική ανάλυση κατά την ανάπτυξη της διαδικασίας προσδιορίζει τα βέλτιστα προφίλ θερμοκρασίας παρακολουθώντας την κινητική αποσύνθεσης.

Η οπτική επιθεώρηση εντοπίζει επιφανειακά ελαττώματα όπως ρωγμές, φουσκάλες ή παραμόρφωση που απαιτούν προσαρμογές της διαδικασίας. Η μικροσκοπία αποκαλύπτει εσωτερικό πορώδες και διαχωρισμό στιβάδων σε εξαρτήματα που κατασκευάζονται με πρόσθετο. Τα εξαρτήματα που ολοκληρώνουν κύκλους αποσύνδεσης 154 ωρών και πυροσυσσωμάτωσης 49 ωρών μπορούν ακόμα να παρουσιάζουν ελαττώματα χωρίς την κατάλληλη βελτιστοποίηση παραμέτρων.

Ο χειρισμός του καφέ εξαρτήματος απαιτεί προσοχή λόγω της εξαιρετικής ευθραυστότητας μετά την αφαίρεση του συνδετικού υλικού. Οι περισσότεροι κατασκευαστές διαχωρίζουν τους κλιβάνους αποδέσμευσης και πυροσυσσωμάτωσης παρά τους μεγαλύτερους χρόνους επεξεργασίας, αν και οι συνδυασμένοι κύκλοι μειώνουν τους κινδύνους χειρισμού. Οι κάμινοι ενός-βήματος μεταβαίνουν απευθείας από την αποσύνδεση στη σύντηξη, εξαλείφοντας τις λειτουργίες μεταφοράς.

Συχνές Ερωτήσεις

Τι συμβαίνει εάν η αποσύνδεση είναι ατελής;

Το υπολειμματικό συνδετικό εξατμίζεται κατά τη διάρκεια της πυροσυσσωμάτωσης, δημιουργώντας εσωτερική πίεση που προκαλεί φουσκάλες, ρωγμές και σχηματισμό πόρων. Η ατελής αφαίρεση μολύνει επίσης τις ατμόσφαιρες του κλιβάνου, μειώνοντας την απόδοση του εξοπλισμού και πιθανώς καταστρέφοντας τις επόμενες παρτίδες. Τα εξαρτήματα πρέπει να επιτυγχάνουν την πλήρη αφαίρεση του συνδετικού υλικού, επαληθευμένη μέσω μετρήσεων απώλειας βάρους πριν από τη σύντηξη.

Πόσο χρόνο διαρκεί συνήθως η αποσύνδεση;

Ο χρόνος επεξεργασίας κυμαίνεται από 15 ώρες για την αποσύνδεση διαλύτη έως 36 ώρες ή περισσότερες για θερμικές μεθόδους, ανάλογα με τη γεωμετρία του εξαρτήματος και τη σύνθεση του συνδετικού. Η καταλυτική αποκόλληση προσφέρει την ταχύτερη αφαίρεση σε 1-2 ώρες για λεπτές τομές. Τα σύνθετα μέρη με παχιές διατομές απαιτούν μεγαλύτερους κύκλους για να διασφαλιστεί η πλήρης αφαίρεση του συνδετικού υλικού από τις εσωτερικές περιοχές.

Μπορούν να συνδυαστούν διαφορετικές μέθοδοι αποσύνδεσης;

Η αποσύνδεση πολλών- σταδίων συνδυάζει συχνά μεθόδους για τη βελτιστοποίηση της επεξεργασίας. Η εκχύλιση με διαλύτη αφαιρεί το πρωτεύον συνδετικό υλικό γρήγορα σε χαμηλές θερμοκρασίες και, στη συνέχεια, η θερμική επεξεργασία εξαλείφει το πολυμερές κορμού. Αυτή η προσέγγιση μειώνει τον συνολικό χρόνο κύκλου ενώ διατηρεί την ποιότητα του εξαρτήματος. Ορισμένοι κατασκευαστές χρησιμοποιούν καταλυτική αποσύνδεση ακολουθούμενη από θερμική επεξεργασία για συγκεκριμένα συστήματα συνδετικού υλικού.

Ποια ζητήματα ασφαλείας ισχύουν για την αποσύνδεση;

Η καταλυτική αποσύνδεση απαιτεί χειρισμό διαβρωτικών ατμών οξέος με κατάλληλο αερισμό και προσωπική προστασία. Η θερμική αποσύνδεση παράγει εύφλεκτα αέρια που απαιτούν επεξεργασία καυσαερίων για την πρόληψη των κινδύνων πυρκαγιάς. Οι μέθοδοι διαλυτών απαιτούν συστήματα ανάκτησης ατμών και αντιεκρηκτικό εξοπλισμό-. Όλες οι προσεγγίσεις χρειάζονται ελεγχόμενες ατμόσφαιρες που παρακολουθούνται καθ' όλη τη διάρκεια της επεξεργασίας για να διασφαλιστεί η ασφαλής λειτουργία.
