Δεν πουλάμε τα πιο ακριβά εργαλεία. Παραδίδουμε αυτά που ταιριάζουν πραγματικά στο πρόγραμμά σας.

Τα περισσότερα καλούπια που κατασκευάζουμε είναι αρκετά τυπικά. Κοιλότητα, πυρήνας, γραμμές ψύξης, πείροι εκτίναξης. Ο πελάτης στέλνει ένα αρχείο 3D, το παραθέτουμε, το κατασκευάζουμε σε τέσσερις εβδομάδες, το αποστέλλουμε. Τίποτα ιδιαίτερο σε αυτό.

Αλλά ίσως μία ή δύο φορές το μήνα κάποιος έρχεται με ένα έργο που δεν ταιριάζει με την κανονική διαδικασία. Το υλικό χρειάζεται τρελές υψηλές θερμοκρασίες. Ή το εξάρτημα έχει εσωτερικά σπειρώματα που δεν βγαίνουν χωρίς να ξεβιδωθεί κάτι μέσα στο καλούπι. Ή χρειάζονται τόσα πολλά εξαρτήματα το μήνα που ένα κανονικό καλούπι δεν μπορεί να συμβαδίσει. Τότε μιλάμε για ειδικά καλούπια.

Καλούπια υψηλής-Θερμοκρασίας

Το PEEK είναι αυτό που βλέπουμε περισσότερο. Οι πελάτες της αεροδιαστημικής το λατρεύουν, οι ιατρικοί πελάτες το λατρεύουν, όλοι όσοι κάνουν οτιδήποτε κοντά σε έναν κινητήρα τζετ ή σε ένα αυτόκλειστο το λατρεύουν. Υπέροχο υλικό. Τρομερό στη μούχλα.

Το θέμα είναι η θερμοκρασία του καλουπιού. Κανονικά πλαστικά, τρέχεις το καλούπι ίσως στους 60, 80 βαθμούς, η υδρόψυξη το χειρίζεται μια χαρά. Το PEEK θέλει το καλούπι στα 170 και πάνω. Το νερό βράζει στα 100. Άρα κοιτάτε τους θερμαντήρες λαδιού, που είναι αργοί, ή τα ηλεκτρικά φυσίγγια που είναι θαμμένα στο ατσάλι, τα οποία είναι ακριβά και μπορεί να καούν.

Κάναμε ένα πέρυσι για μια γερμανική εταιρεία, ένα είδος αεροδιαστημικής βάσης. Το μαγαζί με το οποίο δούλευαν προσπάθησε για τρεις μήνες και συνέχιζε να παίρνει σύντομες λήψεις. Όταν είδα το καλούπι, το πρόβλημα ήταν προφανές - ο θερμαντήρας λαδιού τους ήταν πολύ μικρός. Δεν μπορούσε να ζεσταθεί αρκετά το καλούπι. Το ξαναφτιάξαμε με μεγαλύτερες θερμάστρες και καλύτερο ατσάλι, η πρώτη δοκιμή ήταν καλή. Αλλά το εργαλείο κόστιζε σχεδόν το διπλάσιο από αυτό που θα κόστιζε ένα κανονικό καλούπι για το ίδιο μέρος, ας πούμε, σε νάιλον γεμισμένο με γυαλί-.

Το άλλο πράγμα που κανείς δεν σας λέει για τα καλούπια υψηλής θερμοκρασίας-είναιχρόνος κύκλου. Το λάδι δεν τραβάει τη θερμότητα από τον χάλυβα τόσο γρήγορα όσο το νερό. Έτσι ο κύκλος σας των 20 δευτερολέπτων γίνεται 35, 40 δευτερόλεπτα. Ο πελάτης βλέπει το τιμολόγιο του καλουπιού, σκέφτεται εντάξει, αυτό έγινε, μετά ξεκινά η παραγωγή και παίρνει το ήμισυ της παραγωγής που περίμενε. Φυσική. Δεν μπορώ να το ξεπεράσω.

Καλούπια Hot Runner

Τα hot runners είναι ένα από εκείνα τα πράγματα που ακούγονται υπέροχα στο χαρτί. Διατηρείτε το σύστημα δρομέα θερμαινόμενο, το πλαστικό δεν παγώνει ποτέ στα κανάλια, επομένως κάθε λήψη είναι καθαρό προϊόν, χωρίς σπατάλη. Η χρήση υλικών αυξάνεται πολύ.

Και δουλεύει. Για τη σωστή εφαρμογή.

Τα προβλήματα έρχονται όταν αλλάζετε χρώματα ή όταν κάτι σπάει. Οι αλλαγές χρώματος σε έναν ζεστό δρομέα είναι επώδυνες. Η πολλαπλή έχει νεκρά σημεία όπου κρύβεται παλιό υλικό. Αλλάξτε από το μαύρο στο άσπρο και θα καθαρίζετε για ώρες, σπαταλώντας υλικό όλη την ώρα. Ένας από τους πελάτες μας κάνει συσκευασίες τροφίμων, με πολλά διαφορετικά χρώματα, ρώτησε για hot runners. Του είπα ειλικρινά, για την κατάστασή του, οι ψυχροί δρομείς είχαν περισσότερο νόημα ακόμα και με τη σπατάλη.

Η συντήρηση είναι το άλλο πράγμα. Τα ακροφύσια θερμού δρομέα έχουν θερμαντήρες και θερμοστοιχεία μέσα. Αποτυγχάνουν. Όταν αποτύχουν το καλούπι σας είναι κάτω. Ένας πελάτης του οποίου το καλούπι έπεσε και δεν είχε ανταλλακτικά στη διάθεσή του, περίμενε πάνω από μια εβδομάδα για να στείλουμε τα ανταλλακτικά. Τώρα λέω πάντα στους ανθρώπους, πριν ξεκινήσετε την παραγωγή, αγοράστε ένα ή δύο επιπλέον ακροφύσια. Κρατήστε τα σε ένα συρτάρι. Θα τα χρειαστείς τελικά.

Πολλαπλές-Μήτρες κοιλοτήτων

Έχουμε κάνει έως και 128 κοιλότητες σε καλούπια καπακιών μπουκαλιών. Εντυπωσιακό να το δεις. Πολλή μηχανική για να φτάσετε εκεί.

Το θέμα με την πολυ-κοιλότητα που οι άνθρωποι δεν σκέφτονται είναι η ισορροπία. Έχετε 32 κοιλότητες, όλες πρέπει να γεμίσουν ουσιαστικά την ίδια στιγμή, να συσκευαστούν με την ίδια πίεση, να κρυώσουν με τον ίδιο ρυθμό. Εάν η κοιλότητα 17 γεμίσει πριν από την κοιλότητα 23, λαμβάνετε παραλλαγή. Κάποια εξαρτήματα αναβοσβήνουν, κάποια εξαρτήματα είναι σύντομα. Όσο μεγαλύτερος είναι ο αριθμός των κοιλοτήτων, τόσο πιο δύσκολο γίνεται.

Πάνω από 16 κοιλότητες περίπου κάνουμε σχεδόν πάντα προσομοίωση ροής πριν κόψουμε χάλυβα. Μερικές φορές πύλες βαλβίδων, όπου μπορείτε να ελέγξετε κάθε κοιλότητα ξεχωριστά. Όλα προσθέτουν κόστος. Το καλούπι μεγαλώνει, χρειάζεστε μεγαλύτερη πρέσα για να το λειτουργήσετε, αυτό είναι μεγαλύτερο κόστος ή ίσως εξοπλισμός που δεν έχετε.

Η συνήθης συμβουλή μου για νέα προϊόντα: μην ξεκινάτε με υψηλές κοιλότητες. Κατασκευάστε πρώτα μια κοιλότητα 4 ή 8 κοιλοτήτων. Εκτελέστε την παραγωγή, δείτε αν το σχέδιο αντέχει, καλέστε στη διαδικασία σας. Στη συνέχεια, μεταβείτε σε 32 ή 64 κοιλότητες μόλις μάθετε τι κάνετε. Το να ξεκινάς από τα 64 και να μαθαίνεις ότι χρειάζεσαι μια αλλαγή σχεδιασμού είναι ένα ακριβό μάθημα.

Καλούπια ΛΑΣΠΗΣ

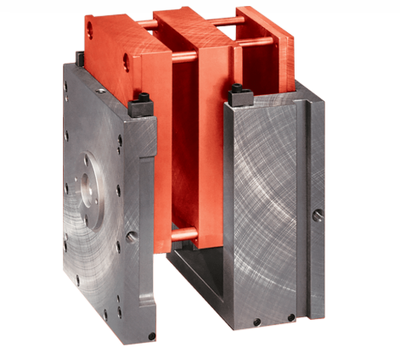

Το MUD σημαίνει Master Unit Die. Βασικά ένα πλαίσιο γενικής χρήσης με τσέπες όπου μπορείτε να σύρετε σε διαφορετικά ένθετα κοιλοτήτων. Αλλάξτε το ένθετο, αλλάξτε το εξάρτημα, κρατήστε το ίδιο πλαίσιο.

Ο χρόνος παράδοσης είναι το σημείο πώλησης. Η πλήρης μούχλα διαρκεί ένα μήνα. Το νέο ένθετο διαρκεί ίσως δύο εβδομάδες επειδή το πλαίσιο υπάρχει ήδη.

Ο συμβιβασμός - υπάρχει πάντα ένας συμβιβασμός - είναι η ακρίβεια. Το ένθετο ταιριάζει στο πλαίσιο με λίγο διάκενο. Μετά από μερικές χιλιάδες βολές, αυτό το διάκενο αφήνει το ένθετο να μετακινηθεί ελαφρά. Όχι πολύ. Αλλά πάνω από δεκάδες χιλιάδες κύκλους αθροίζεται. Τα εξαρτήματα αρχίζουν να βγαίνουν εκτός προδιαγραφών. Το έχω δει να συμβαίνει.

Για πρωτότυπα, υπέροχο. Για παραγωγή γέφυρας ενώ περιμένετε σε ένα πραγματικό καλούπι, υπέροχο. Για παραγωγή αυστηρής-ανοχής όπου χρειάζεστε συνέπεια σε βάθος χρόνου, προτιμώ να δημιουργήσω ένα ειδικό εργαλείο.

Όταν πραγματικά χρειάζεστε ειδικά εργαλεία

Ειλικρινά, πολλοί πελάτες έρχονται νομίζοντας ότι χρειάζονται ειδικά καλούπια ενώ δεν το κάνουν. Κάποιος διάβασε για hot runners κάπου, τώρα θέλει hot runners, δεν έχει σημασία που φτιάχνουν μόνο 50.000 εξαρτήματα το χρόνο και αλλάζουν χρώματα κάθε εβδομάδα. Τα μαθηματικά δεν λειτουργούν αλλά θέλουν αυτό που θέλουν.

Μέρος της δουλειάς μας είναι να κάνουμε τους ανθρώπους να μην ξοδεύουν χρήματα που δεν χρειάζεται να ξοδέψουν. Έχουμε φτιάξει όλα τα είδη ειδικών καλουπιών όλα αυτά τα χρόνια, μερικά βγήκαν υπέροχα, μερικά από αυτά μάθαμε. Εάν το έργο σας χρειάζεται πραγματικά ειδικά εργαλεία, μπορούμε να το κάνουμε. Αν όχι, θα σας το πούμε και αυτό.

Στείλτε αυτό που εργάζεστε. Θα ρίξουμε μια ματιά.
