Πλαστική χύτευση με έγχυση
Γιατί το καλούπι χρειάζεται ψύξη; Καθώς γνωρίζουμε ότι οι συνθήκες ψύξης επηρεάζουν το χρόνο του κύκλου, τις διαστάσεις του τμήματος, την τελική επιφάνεια και τη στραγγαλισμό, ο χρόνος ψύξης της Μούχας είναι ο μεγαλύτερος συντελεστής στο συνολικό χρόνο του κύκλου, θα μπορούσε να είναι τα δύο τρίτα ή το 70-80% του συνολικού χρόνου κύκλου.
Από αυτό το λόγο το σχεδιασμό ενός αποτελεσματικού κυκλώματος ψύξης μπορεί να μειώσει τον χρόνο ψύξης, εκτός από ότι η ομοιόμορφη ψύξη βελτιώνει την ποιότητα μέρους μειώνοντας την υπολειμματική τάση, τη σταθερότητα της μεταφοράς θερμότητας και την ακρίβεια του μέρους μετά την ψύξη.
Γιατί ο δρομέας χρειάζεται ψύξη;
Ορισμένα προϊόντα έχουν μεγάλη διάσταση που χρειάζονται ρυθμιστικό, για να αποφευχθεί η στρέβλωση, η υπολειμματική τάση και η σταθερότητα της συρρίκνωσης, γι 'αυτό το λόγο ο ρυθμιστής χρειάζεται ψύξη.
Κατασκευή ψύξης μούχλας

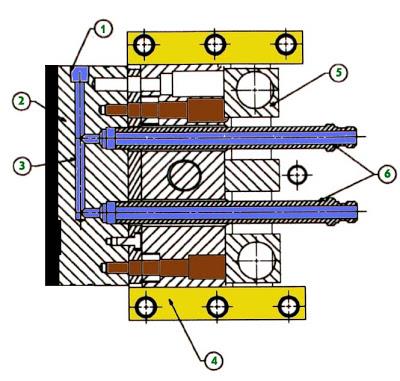

Η εικόνα που ακολουθεί δείχνει την κατασκευή ψύξης στην υποδοχή του ρυθμιστή από την επάνω πλευρά.
Ο αριθμός σχολιασμού στην πάνω εικόνα δείχνει τμήμα του ρυθμιστικού, είναι
1. Συνδέστε
2. Εισαγωγή ρυθμιστικού
3. Σωλήνας ψύξης
4. Οδηγός Rel του πυρήνα του ρυθμιστή
5. Ολισθαίνουσα ασφάλιση κλειδώματος
6. Μεγάλη θηλή
Ο σωλήνας με μπλε χρώμα υποδεικνύει ροή νερού κατά την εργασία ψύξης. Αριθμός 1 μέρος (βύσμα) εμποδίζει τη ροή του νερού στην πλευρά των παρεμβυσμάτων ολισθητήρα.
Όταν σχεδιάζετε θηλή, βεβαιωθείτε ότι η θηλή είναι αρκετά μεγάλη για να φτάσει στην εξωτερική πλευρά της βάσης της μήτρας.

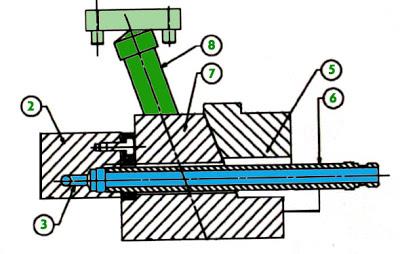

Για να πάρετε κατανοήσει περισσότερο να δούμε την εικόνα παρακάτω, σε αυτή την εικόνα εξακολουθεί να εμφανίζεται ψύξη στο ρυθμιστικό από την αριστερή πλευρά.
Επιπλέον αριθμός εξαρτημάτων ολίσθησης είναι
7. πυρήνας ρυθμιστικού (αυτό το τμήμα είναι ένα από το κύριο τμήμα του ρυθμιστή, όπου προσαρμόζεται το ένθετο ρυθμιστικό)
8. Γωνιακός ολισθητήρας (η κύρια λειτουργία της γωνιακής αλλαγής είναι η μετατόπιση των 90 μοιρών, οπότε ο ολισθητήρας μπορεί να μετακινηθεί)
