Τι είναι η ακρίβεια διαστάσεων;

Η ακρίβεια διαστάσεων μετρά πόσο ταιριάζουν οι πραγματικές διαστάσεις ενός κατασκευασμένου εξαρτήματος με τις προδιαγραφές σχεδιασμού του. Αυτός ο παράγοντας ακρίβειας καθορίζει εάν τα εξαρτήματα ταιριάζουν σωστά σε συγκροτήματα, λειτουργούν όπως προβλέπεται και πληρούν τα πρότυπα ποιότητας σε όλες τις βιομηχανίες, από την αεροδιαστημική έως τις ιατρικές συσκευές.

Το Θεμέλιο της Ακρίβειας Διαστάσεων

Η ακρίβεια διαστάσεων λειτουργεί με μια απλή αρχή: όσο μικρότερη είναι η απόκλιση μεταξύ σχεδιασμένων και πραγματικών μετρήσεων, τόσο μεγαλύτερη είναι η ακρίβεια. Όταν οι μηχανικοί προσδιορίζουν ένα εξάρτημα ως 50,00 mm, η τέλεια ακρίβεια θα παράγει ακριβώς αυτή τη μέτρηση. Στην πραγματικότητα, οι διαδικασίες παραγωγής εισάγουν παραλλαγές, καθιστώντας το εύρος ανοχής απαραίτητο.

Η ανοχή ορίζει την αποδεκτή απόκλιση από τις ονομαστικές διαστάσεις. Μια προδιαγραφή 50,00mm ±0,05mm επιτρέπει τελικές μετρήσεις μεταξύ 49,95mm και 50,05mm. Αυτή η σειρά αναγνωρίζει τους κατασκευαστικούς περιορισμούς, διατηρώντας παράλληλα τις λειτουργικές απαιτήσεις.

Η διάκριση μεταξύ ακρίβειας και ακρίβειας έχει σημασία εδώ. Η ακρίβεια δείχνει πόσο κοντά είναι οι μετρήσεις στην τιμή στόχο, ενώ η ακρίβεια αντικατοπτρίζει τη συνέπεια σε επαναλαμβανόμενες μετρήσεις. Μια διαδικασία μπορεί να είναι ακριβής χωρίς να είναι ακριβής-η συνεχής παραγωγή εξαρτημάτων στα 50,10 mm όταν η στόχευση 50,00 mm επιδεικνύει υψηλή ακρίβεια αλλά χαμηλή ακρίβεια.

Κατασκευαστικές Διαδικασίες και Δυνατότητες Ακρίβειας

Οι διαφορετικές μέθοδοι κατασκευής παρέχουν διαφορετικά επίπεδα ακρίβειας διαστάσεων. Η κατανόηση αυτών των δυνατοτήτων καθοδηγεί την επιλογή της διαδικασίας.

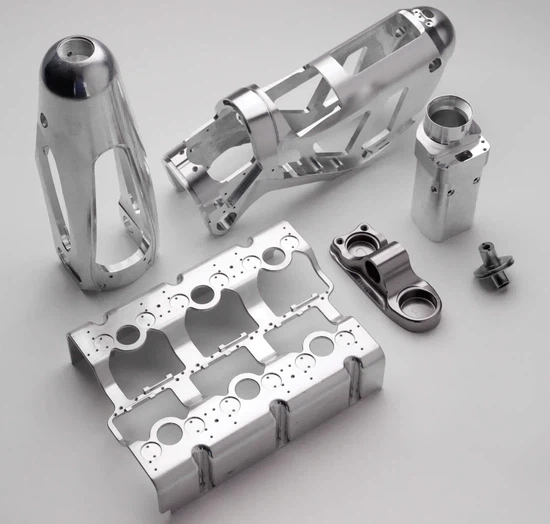

Μηχανική CNCεπιτυγχάνει τυπικές ανοχές ±0,13 mm για τις περισσότερες λειτουργίες. Οι εξειδικευμένες ρυθμίσεις φτάνουν τα ± 0,01 mm ή πιο αυστηρά, αν και το κόστος αυξάνεται εκθετικά καθώς οι ανοχές γίνονται πιο αυστηρές. Η διαδικασία αφαιρεί το υλικό συστηματικά, προσφέροντας εξαιρετικό έλεγχο στις τελικές διαστάσεις.

Χύτευση με έγχυση μετάλλων (MIM)τυπικά επιτυγχάνει ανοχές διαστάσεων μεταξύ ±0,3% και ±0,5% των προβλεπόμενων διαστάσεων. Για ένα χαρακτηριστικό 50mm, αυτό μεταφράζεται σε ±0,15mm έως ±0,25mm. Η διαδικασία συνδυάζει τη μεταλλουργία σκόνης με τη χύτευση με έγχυση, δημιουργώντας περίπλοκες γεωμετρίες με σχεδόν-καθαρή- ακρίβεια σχήματος. Τα μέρη MIM υφίστανται συρρίκνωση περίπου 15-20% κατά τη σύντηξη, απαιτώντας ακριβή αντιστάθμιση καλουπιού. ΣύγχρονοςΚατασκευή MIMεπιτυγχάνει 95-98% θεωρητική πυκνότητα, με συνοχή διαστάσεων καθοριστικής σημασίας για την παραγωγή πολύπλοκων μεταλλικών εξαρτημάτων μεγάλου όγκου.

Κατασκευή προσθέτωνη ακρίβεια ποικίλλει σημαντικά ανάλογα με την τεχνολογία. Το FDM (Fused Deposition Modeling) προσφέρει ανοχή ±0,15% με κατώτερο όριο ±0,2 mm. Το SLA (Στερεολιθογραφία) επιτυγχάνει ±0,15% με κατώτερο όριο ±0,01mm για εξαρτήματα κάτω των 1000 κυβικών εκατοστών. Το SLS (Selective Laser Sintering) παρέχει ανοχή ±0,3% με ελάχιστη απόκλιση ±0,3 mm.

Οι διαδικασίες που βασίζονται σε επίπεδα- αντιμετωπίζουν μοναδικές προκλήσεις. Κάθε εναποτιθέμενο στρώμα εισάγει πιθανή απόκλιση, με θερμική συστολή, ιδιότητες υλικού και δομές στήριξης που επηρεάζουν τις τελικές διαστάσεις. Τα εξαρτήματα που απαιτούν υψηλή ακρίβεια συχνά χρειάζονται μετα{3}}επεξεργασία.

Παράγοντες που επηρεάζουν την ακρίβεια των διαστάσεων

Πολλαπλές μεταβλητές επηρεάζουν το πόσο με ακρίβεια οι κατασκευαστές μπορούν να αναπαράγουν τις σχεδιασμένες διαστάσεις.

Υλικές Ιδιότητεςπαίζουν θεμελιώδη ρόλο. Οι συντελεστές θερμικής διαστολής καθορίζουν πώς τα υλικά ανταποκρίνονται στις αλλαγές θερμοκρασίας κατά την επεξεργασία. Το αλουμίνιο διαστέλλεται σημαντικά περισσότερο από τον χάλυβα ανά βαθμό αλλαγής θερμοκρασίας, απαιτώντας διαφορετικές στρατηγικές θερμικής διαχείρισης.

Τα σκληρότερα υλικά γενικά διατηρούν τις διαστάσεις καλύτερα κατά τη μηχανική κατεργασία, αλλά αντιστέκονται στις δυνάμεις κοπής, προκαλώντας ενδεχομένως εκτροπή του εργαλείου. Τα μαλακότερα υλικά μηχανεύονται εύκολα αλλά μπορεί να παραμορφωθούν υπό τις πιέσεις κοπής ή τις δυνάμεις σφιγκτήρα.

Δυνατότητα μηχανήςπεριορίζει άμεσα την επιτεύξιμη ακρίβεια. Ένα μηχάνημα με ακρίβεια τοποθέτησης 0,05 mm δεν μπορεί να παράγει αξιόπιστα εξαρτήματα που απαιτούν ανοχές 0,01 mm. Η ακαμψία του μηχανήματος αποτρέπει την παραμόρφωση υπό τις δυνάμεις κοπής. Η θερμική σταθερότητα διατηρεί σταθερές διαστάσεις παρά τις διακυμάνσεις της θερμοκρασίας κατά τη διάρκεια μεγάλων περιόδων παραγωγής.

Οι σύγχρονες μηχανές CNC ενσωματώνουν συστήματα θερμικής αντιστάθμισης. Οι αισθητήρες παρακολουθούν τις αλλαγές θερμοκρασίας και το λογισμικό προσαρμόζει τις διαδρομές του εργαλείου σε πραγματικό-χρόνο για να εξουδετερώσει τα αποτελέσματα της θερμικής διαστολής. Αυτή η τεχνολογία διατηρεί αυστηρές ανοχές σε πολυ-κύκλους μηχανικής κατεργασίας χωρίς κλιματικά-ελεγχόμενα περιβάλλοντα.

Παράμετροι διαδικασίαςαπαιτούν βελτιστοποίηση για ακρίβεια διαστάσεων. Στη μηχανική κατεργασία, η ταχύτητα κοπής, ο ρυθμός τροφοδοσίας και το βάθος κοπής αλληλεπιδρούν για τον προσδιορισμό της ποιότητας του εξαρτήματος. Οι επιθετικές παράμετροι αυξάνουν την παραγωγικότητα, αλλά μπορεί να θέσουν σε κίνδυνο την ακρίβεια μέσω της αυξημένης εκτροπής του εργαλείου και της παραγωγής θερμότητας.

Για την εκτύπωση 3D, το ύψος του στρώματος επηρεάζει σημαντικά την ακρίβεια του άξονα z. Ένα ύψος στρώσης 0,2 mm δεν μπορεί να επιτύχει ανάλυση μικρότερη από 0,2 mm στην κατακόρυφη κατεύθυνση. Η ταχύτητα εκτύπωσης επηρεάζει τη συνέπεια εναπόθεσης υλικού, με τις χαμηλότερες ταχύτητες γενικά να βελτιώνουν την ακρίβεια με το κόστος του χρόνου παραγωγής.

Περιβαλλοντικές Συνθήκεςεισαγωγή εξωτερικών μεταβλητών. Οι διακυμάνσεις της θερμοκρασίας προκαλούν διαστολή και συστολή του υλικού. Μια αλλαγή θερμοκρασίας 1 βαθμού προκαλεί διαστολή ενός χαλύβδινου τμήματος 100 mm περίπου κατά 0,0012 mm. Αν και φαίνεται ασήμαντο, αυτό καθίσταται κρίσιμο για αυστηρές απαιτήσεις ανοχής.

Η υγρασία επηρεάζει ορισμένα υλικά, ιδιαίτερα τα υγροσκοπικά πλαστικά. Η απορρόφηση υγρασίας προκαλεί αλλαγές διαστάσεων, καθιστώντας τον περιβαλλοντικό έλεγχο απαραίτητο για πλαστικά εξαρτήματα ακριβείας.

Μέθοδοι μέτρησης και επαλήθευσης

Η ακριβής μέτρηση επικυρώνει την ακρίβεια των διαστάσεων και καθοδηγεί τη βελτίωση της διαδικασίας.

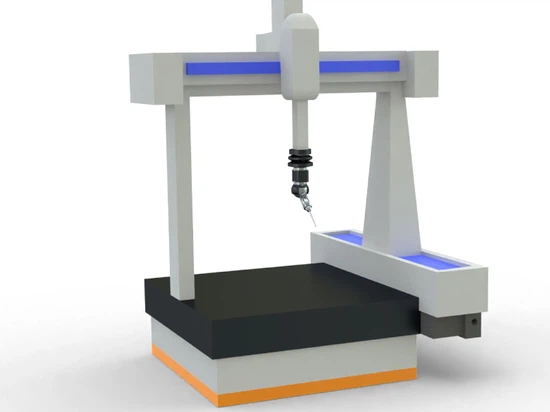

Μηχανές μέτρησης συντεταγμένων (CMM)αντιπροσωπεύουν το χρυσό πρότυπο για μετρήσεις ακριβείας. Αυτές οι συσκευές χρησιμοποιούν ανιχνευτές για τη συλλογή τρισδιάστατων-δεδομένων συντεταγμένων, δημιουργώντας σύννεφα σημείων που χαρτογραφούν επιφάνειες μερών. Τα σύγχρονα CMM επιτυγχάνουν ακρίβεια επιπέδου micron, με αβεβαιότητα μέτρησης συνήθως κάτω από 0,005 mm για βιομηχανικά συστήματα.

Τα CMM τύπου γέφυρας-είναι τα πιο συνηθισμένα, με βάση από γρανίτη που παρέχει θερμική σταθερότητα. Ο ανιχνευτής κινείται κατά μήκος των αξόνων X, Y και Z που ελέγχονται από γραμμικούς κωδικοποιητές ακριβείας. Οι ανιχνευτές επαφής αγγίζουν φυσικά τις επιφάνειες μερών, ενώ οι ανιχνευτές οπτικών και λέιζερ χωρίς επαφή σαρώνουν χωρίς φυσική αλληλεπίδραση.

Τα πλεονεκτήματα του CMM περιλαμβάνουν αυτοματοποιημένες ρουτίνες μέτρησης, δυνατότητες ολοκληρωμένης γεωμετρικής ανάλυσης και ενοποίηση στατιστικού ελέγχου διεργασιών. Τα μειονεκτήματα περιλαμβάνουν υψηλό κόστος εξοπλισμού, απαιτήσεις για ελεγχόμενο κλίμα-και χρονοβόρα-εντατικές διαδικασίες μέτρησης για πολύπλοκα εξαρτήματα.

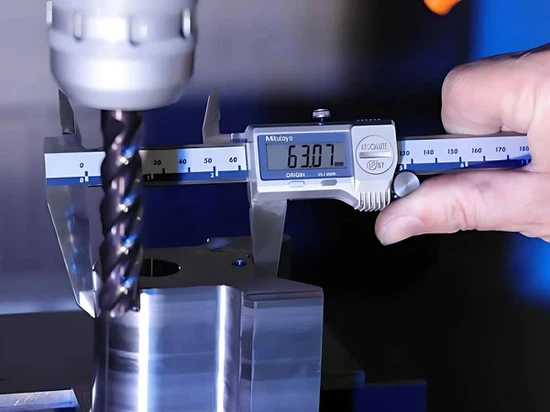

Ψηφιακά εργαλεία μέτρησηςπαρέχουν πιο προσιτή επαλήθευση διαστάσεων. Οι ψηφιακές δαγκάνες μετρούν τις εξωτερικές και εσωτερικές διαστάσεις, τα βάθη και τα βήματα με ανάλυση 0,01 mm. Τα μικρόμετρα επιτυγχάνουν ανάλυση 0,001 mm για ακριβείς μετρήσεις πάχους και διαμέτρου.

Αυτά τα εργαλεία χειρός εισάγουν μεταβλητότητα χειριστή. Η έρευνα δείχνει ότι οι τυπικές αποκλίσεις του ψηφιακού διαβήτη μπορεί να φτάσουν τα 0,03 mm σε σύγκριση με τις αποκλίσεις CMM κάτω από 0,004 mm για τις ίδιες μετρήσεις. Η σωστή τεχνική, η βαθμονόμηση και οι πολλαπλές μετρήσεις μειώνουν αυτή τη μεταβλητότητα.

Οπτικοί συγκριτέςπροβάλετε μεγεθυμένες σιλουέτες εξαρτημάτων σε οθόνες για οπτική σύγκριση με επικαλυμμένα σχέδια σχεδίασης. Διαπρέπουν στη μέτρηση περίπλοκων προφίλ, μικρών χαρακτηριστικών και εν μέρει-σε-συνοχή. Οι μεγεθύνσεις από 10× έως 100× αποκαλύπτουν λεπτομέρειες αόρατες με γυμνό μάτι.

Σάρωση με λέιζερ και αξονική τομογραφίααποτυπώστε την πλήρη γεωμετρία του τμήματος χωρίς-καταστροφικό τρόπο. Η βιομηχανική σάρωση CT αποκαλύπτει εσωτερικά χαρακτηριστικά, κενά και διακυμάνσεις πυκνότητας ζωτικής σημασίας για διαδικασίες όπως το MIM όπου το εσωτερικό πορώδες επηρεάζει τις μηχανικές ιδιότητες. Αυτές οι τεχνολογίες δημιουργούν εκατομμύρια σημεία δεδομένων, επιτρέποντας ολοκληρωμένη γεωμετρική ανάλυση αλλά απαιτούν σημαντικές επενδύσεις κεφαλαίου.

Βιομηχανικά πρότυπα και συστήματα ανοχής

Τα τυποποιημένα συστήματα ανοχής απλοποιούν την επικοινωνία μεταξύ σχεδιαστών και κατασκευαστών.

ISO 2768ορίζει γενικές ανοχές για κατεργασμένα εξαρτήματα χωρίς μεμονωμένες διαστάσεις. Τέσσερις κατηγορίες ανοχής-λεπτό, μεσαίο, χοντρό και πολύ χοντρό-ταιριάζουν σε διαφορετικές απαιτήσεις ακρίβειας. Η μεσαία κατηγορία εξυπηρετεί τις περισσότερες εφαρμογές, με τους κατασκευαστές να πληρούν συνήθως αυτές τις ανοχές χωρίς ιδιαίτερες προσπάθειες.

Για διάσταση 100 mm, το μέσο ISO 2768 επιτρέπει απόκλιση ±0,2 mm. Το πρότυπο καλύπτει γραμμικές διαστάσεις, γωνίες, ακτίνες και λοξοτομές, απλοποιώντας τα σχέδια ενώ εξασφαλίζει επαρκή ακρίβεια.

ISO 286αντιμετωπίζει συγκεκριμένα κυλινδρικά χαρακτηριστικά όπως οπές και άξονες. Τα συστήματα βάσης οπών-βάσης και άξονα- επιτρέπουν ακριβείς προδιαγραφές προσαρμογής. Οι βαθμοί ανοχής από IT01 έως IT18 καθορίζουν επίπεδα ακρίβειας, με χαμηλότερους αριθμούς να υποδηλώνουν αυστηρότερες ανοχές.

Ο βαθμός IT6 αντιπροσωπεύει προσαρμογές ακριβείας, το IT7-ΙΤ9 εξυπηρετεί γενικές εφαρμογές μηχανικής και το IT11-IT13 ταιριάζει με ανώμαλη μηχανική κατεργασία. Το σύστημα αντιπροσωπεύει το μέγεθος των χαρακτηριστικών - οι μεγαλύτερες διαστάσεις λαμβάνουν αναλογικά μεγαλύτερες ανοχές, αναγνωρίζοντας την αυξημένη δυσκολία ελέγχου της ακρίβειας καθώς αυξάνονται τα εξαρτήματα.

Γεωμετρικές διαστάσεις και ανοχή (GD&T)ελέγχει τη μορφή, τον προσανατολισμό, τη θέση και την εξάντληση πέρα ​​από απλές ανοχές διαστάσεων. Τα σύμβολα και τα πλαίσια ελέγχου χαρακτηριστικών επικοινωνούν αναμφίβολα πολύπλοκες γεωμετρικές απαιτήσεις.

Το GD&T αποδεικνύεται απαραίτητο για εξαρτήματα που απαιτούν ακριβείς σχέσεις μεταξύ των χαρακτηριστικών. Η ανοχή θέσης μιας οπής 0,1 mm στη μέγιστη κατάσταση υλικού διασφαλίζει τη σωστή ευθυγράμμιση των μπουλονιών στα ταιριαστά μέρη παρά τις άλλες διαστάσεις.

Εφαρμογές σε όλες τις βιομηχανίες

Οι απαιτήσεις ακρίβειας διαστάσεων ποικίλλουν δραματικά ανάλογα με την εφαρμογή.

Αεροδιαστημική Κατασκευήαπαιτεί εξαιρετική ακρίβεια για ασφάλεια και απόδοση. Οι διαστάσεις του πτερυγίου του στροβίλου επηρεάζουν άμεσα την απόδοση του κινητήρα και τα χαρακτηριστικά δόνησης. Οι ανοχές συχνά φτάνουν τα ± 0,025 mm ή μικρότερες, με ορισμένες κρίσιμες διαστάσεις να απαιτούν ±0,005 mm.

Οι ιδιότητες του υλικού έχουν εξίσου σημασία-η ακρίβεια των διαστάσεων χωρίς την κατάλληλη αντοχή υλικού αποδεικνύεται άχρηστη. Τα εξαρτήματα υποβάλλονται σε πλήρη έλεγχο CMM, με λεπτομερή τεκμηρίωση που μπορεί να εντοπιστεί μέσω σειριακών αριθμών.

Παραγωγή Ιατρικών Συσκευώναπαιτεί ακρίβεια για τη λειτουργικότητα και την ασφάλεια του ασθενούς. Τα χειρουργικά εργαλεία πρέπει να συνδυάζονται με ακρίβεια. Τα εμφυτεύματα χρειάζονται ακριβείς διαστάσεις για σωστή ανατομική εφαρμογή. Τα μηριαία στελέχη αντικατάστασης ισχίου συνήθως καθορίζουν ανοχές εντός ±0,05 mm για να διασφαλιστεί η σωστή κατανομή του φορτίου και η μακροζωία.

Οι κανονιστικές απαιτήσεις προσθέτουν πολυπλοκότητα. Οι υποβολές του FDA απαιτούν μελέτες ικανότητας διεργασιών που αποδεικνύουν σταθερή ακρίβεια διαστάσεων σε όλες τις παρτίδες παραγωγής. Ο στατιστικός έλεγχος διεργασιών παρακολουθεί συνεχώς τις κρίσιμες διαστάσεις.

Εξαρτήματα αυτοκινήτουεξισορροπεί την αποδοτικότητα κόστους με τις λειτουργικές απαιτήσεις. Τα εξαρτήματα του κινητήρα όπως τα έμβολα και οι οπές των κυλίνδρων απαιτούν αυστηρές ανοχές για σωστή στεγανοποίηση και απόδοση. Τα διάκενα εμβόλου-προς-κύλινδρος κυμαίνονται συνήθως από 0,025 mm έως 0,075 mm-πιο σφιχτά προκαλούν σύσπαση, πιο χαλαρές άδειες φυσήματος-από.

Οι όγκοι μαζικής παραγωγής απαιτούν ικανές διαδικασίες που διατηρούν την ακρίβεια σε εκατομμύρια εξαρτήματα. Τα αυτοματοποιημένα συστήματα επιθεώρησης επαληθεύουν τις διαστάσεις στις ταχύτητες παραγωγής, αφαιρώντας-τα-εξαρτήματα προδιαγραφών πριν από τη συναρμολόγηση.

Κατασκευή ΗλεκτρονικώνΗ μικρογραφία ωθεί τα όρια ακρίβειας διαστάσεων. Οι ακίδες σύνδεσης απαιτούν ακριβή τοποθέτηση για αξιόπιστη ηλεκτρική επαφή. Οι ανοχές σε μικρόμετρα γίνονται τυπικές. Τα περιβλήματα εξαρτημάτων smartphone ενσωματώνουν πολλαπλά χαρακτηριστικά εντός χιλιοστών, απαιτώντας ακρίβεια που συνήθως σχετίζεται με εργαλεία ακριβείας.

Επίτευξη και Διατήρηση Ακρίβειας Διαστάσεων

Οι συστηματικές προσεγγίσεις βελτιώνουν και διατηρούν την ακρίβεια των διαστάσεων.

Μελέτες ικανότητας διαδικασίαςποσοτικοποίηση της συνέπειας της διαδικασίας παραγωγής. Οι δείκτες ικανότητας Cp και Cpk συγκρίνουν τη διακύμανση της διαδικασίας με τα όρια προδιαγραφών. Ένα Cpk πάνω από 1,33 υποδεικνύει ότι η διαδικασία επικεντρώνεται εντός ορίων ανοχής με ελάχιστο κίνδυνο ελαττώματος.

Οι τακτικές μελέτες ικανότητας εντοπίζουν τη μετατόπιση της διαδικασίας πριν από την παραγωγή ελαττωματικών εξαρτημάτων. Η παρακολούθηση της φθοράς του κοπτικού εργαλείου, της κατάστασης βαθμονόμησης της μηχανής και των παραλλαγών της παρτίδας υλικού αποτρέπει την υποβάθμιση της ακρίβειας.

Design for Manufacturabilityοι αρχές αποτρέπουν προβλήματα ακρίβειας πριν ξεκινήσει η παραγωγή. Οι σχεδιαστές θα πρέπει να προσδιορίζουν τις πιο χαλαρές ανοχές που πληρούν τις λειτουργικές απαιτήσεις. Κάθε βήμα ανοχής αυξάνει το κόστος{2}}μετακίνηση από ±0,1 mm σε ±0,05 mm μπορεί να αυξήσει τον χρόνο κατεργασίας κατά 25-40% λόγω πρόσθετων λειτουργιών, αλλαγών εργαλείων και απαιτήσεων επιθεώρησης.

Οι έντονες εσωτερικές γωνίες δημιουργούν συγκεντρώσεις στρες και προκαλούν τα εργαλεία. Οι γενναιόδωρες ακτίνες βελτιώνουν την κατασκευαστικότητα διατηρώντας παράλληλα την ακρίβεια των διαστάσεων. Τα λεπτά τοιχώματα εκτρέπονται υπό τις δυνάμεις μηχανικής κατεργασίας, καθιστώντας τον έλεγχο διαστάσεων δύσκολο. Υπάρχουν οδηγίες για το πάχος του τοίχου για κάθε υλικό και διαδικασία.

Συντήρηση εργαλείων και εξοπλισμούεπηρεάζει άμεσα την ακρίβεια διαστάσεων. Τα φθαρμένα εργαλεία κοπής παράγουν μεγάλες τρύπες και μικρού μεγέθους άξονες. Η προγραμματισμένη αντικατάσταση εργαλείου με βάση το μήκος κοπής ή τον αριθμό των εξαρτημάτων διατηρεί σταθερές διαστάσεις.

Η βαθμονόμηση CMM με τη χρήση πιστοποιημένων προτύπων αναφοράς διασφαλίζει την ακρίβεια της μέτρησης. Η ετήσια βαθμονόμηση αρκεί συνήθως για σταθερά περιβάλλοντα, με πιο συχνή επαλήθευση για απαιτητικές εφαρμογές.

Εκπαίδευση χειριστή και διαδικασίεςνα μειώσει τη μεταβλητότητα των ανθρώπινων-παραγόντων. Οι κατάλληλες τεχνικές εργασίας αποτρέπουν την παραμόρφωση του εξαρτήματος υπό την πίεση του σφιγκτήρα. Οι συνεπείς τεχνικές μέτρησης που χρησιμοποιούν ψηφιακά εργαλεία ελαχιστοποιούν τα λάθη ανάγνωσης. Οι γραπτές διαδικασίες τεκμηριώνουν τις βέλτιστες πρακτικές, επιτρέποντας στους νέους χειριστές να επιτυγχάνουν γρηγορότερα αποτελέσματα έμπειρων εργαζομένων.

Περιβαλλοντικός Έλεγχοςωφελεί την κατασκευή ακριβείας. Τα συνεργεία{1}}σταθερής θερμοκρασίας αποτρέπουν προβλήματα θερμικής διαστολής. Οι ειδικοί χώροι μετρολογίας διατηρούν 20 μοίρες ± 1 μοίρες για κρίσιμες μετρήσεις. Ορισμένες εγκαταστάσεις ελέγχουν την υγρασία, ιδιαίτερα για υγροσκοπικά υλικά.

Οι επενδύσεις στον περιβαλλοντικό έλεγχο πρέπει να ισορροπούν έναντι των απαιτήσεων ανοχής και της μερικής αξίας. Τα ηλεκτρονικά ευρείας κατανάλωσης υψηλού όγκου-μπορεί να λειτουργούν σε τυπικά εργοστασιακά περιβάλλοντα, ενώ τα εξαρτήματα της αεροδιαστημικής δικαιολογούν ελεγχόμενους από το κλίμα-περιοχές παραγωγής και επιθεώρησης.

Επιπτώσεις κόστους της ακρίβειας διαστάσεων

Οι αυστηρότερες ανοχές αυξάνουν άμεσα το κόστος κατασκευής μέσω πολλαπλών μηχανισμών.

Τα εξαρτήματα που απαιτούν ανοχές ±0,05 mm κοστίζουν συνήθως 15-30% περισσότερο από τις προδιαγραφές ±0,1 mm. Η μετάβαση σε αυξήσεις ±0,025mm κοστίζει άλλα 20-35%. Κάτω από ± 0,01 mm, το κόστος αυξάνεται εκθετικά, διπλασιάζοντας ή τριπλασιάζοντας ενδεχομένως τα έξοδα παραγωγής.

Αυτή η κλιμάκωση κόστους πηγάζει από πολλούς παράγοντες. Οι αυστηρότερες ανοχές απαιτούν μικρότερες ταχύτητες κατεργασίας και μικρότερα βάθη κοπής για να ελαχιστοποιηθεί η παραμόρφωση του εργαλείου. Απαιτούνται πρόσθετες επεμβάσεις-ακατέργαστη κατεργασία που ακολουθείται από περάσματα φινιρίσματος με διαφορετικά εργαλεία. Η διάρκεια ζωής του εργαλείου μειώνεται όσο αυξάνονται οι απαιτήσεις ακρίβειας.

Το κόστος επιθεώρησης πολλαπλασιάζεται με αυστηρότερες ανοχές. Η επαλήθευση του εργαλείου χειρός αρκεί για ±0,1mm, αλλά ±0,025mm απαιτεί επιθεώρηση CMM. Ο χρόνος μέτρησης αυξάνεται σημαντικά, ιδιαίτερα για πολύπλοκες γεωμετρίες που απαιτούν πολλές μετρήσεις χαρακτηριστικών.

Τα ποσοστά σκραπ αυξάνονται καθώς οι ανοχές γίνονται αυστηρότερες. Μια διαδικασία που παράγει 99% αποδεκτά εξαρτήματα στα ±0,1 mm μπορεί να αποφέρει μόνο 95% στα ±0,05 mm. Κάθε τμήμα που απορρίπτεται αντιπροσωπεύει σπατάλη υλικού, εργασίας και χρόνου μηχανής.

Η προδιαγραφή έξυπνης ανοχής εξισορροπεί τις λειτουργικές απαιτήσεις με τα οικονομικά της κατασκευής. Τα μη κρίσιμα χαρακτηριστικά λαμβάνουν τυπικές ανοχές, διατηρώντας αυστηρά χειριστήρια για επιφάνειες που επηρεάζουν άμεσα την εφαρμογή, τη λειτουργία ή την ασφάλεια. Αυτή η προσέγγιση βελτιστοποιεί το κόστος χωρίς να διακυβεύεται η απόδοση του εξαρτήματος.

Αναδυόμενες Τεχνολογίες και Τάσεις

Οι δυνατότητες ακρίβειας διαστάσεων συνεχίζουν να προχωρούν μέσω της εξέλιξης της τεχνολογίας.

Τεχνητή Νοημοσύνη και Μηχανική Μάθησηβελτιστοποιήστε τις παραμέτρους της διαδικασίας σε πραγματικό-χρόνο. Τα συστήματα τεχνητής νοημοσύνης αναλύουν δεδομένα αισθητήρων από μηχανές, προβλέποντας τη μετατόπιση διαστάσεων πριν αυτή συμβεί. Ο προσαρμοζόμενος έλεγχος προσαρμόζει αυτόματα τις παραμέτρους κοπής, διατηρώντας τις διαστάσεις καθώς φθείρονται τα εργαλεία.

Η προγνωστική συντήρηση προγραμματίζει το σέρβις του μηχανήματος με βάση την πραγματική απόδοση και όχι με σταθερά διαστήματα. Αυτό αποτρέπει την υποβάθμιση της ακρίβειας, αποφεύγοντας παράλληλα το περιττό κόστος συντήρησης.

Προηγμένα Υλικάσχεδιασμένο ειδικά για σταθερότητα διαστάσεων που επιτρέπει νέες εφαρμογές. Τα κεραμικά χαμηλής θερμικής διαστολής διατηρούν διαστάσεις σε μεγάλα εύρη θερμοκρασιών. Τα ενισχυμένα με ίνες-σύνθετα υλικά προσφέρουν αντοχή με προβλέψιμη συμπεριφορά διαστάσεων.

Τα σύνθετα υλικά μεταλλικής μήτρας συνδυάζουν μέταλλα με κεραμικές ενισχύσεις, παρέχοντας θερμική σταθερότητα ανώτερη από τα συμβατικά κράματα. Αυτά τα υλικά βρίσκουν εφαρμογές σε όργανα ακριβείας και αεροδιαστημικές κατασκευές όπου η σταθερότητα διαστάσεων υπό θερμικό κύκλο αποδεικνύεται κρίσιμη.

Σε-Διαδικασία μέτρησηςενσωματώνει την επαλήθευση διαστάσεων στις κατασκευαστικές εργασίες. Τα μικρόμετρα λέιζερ μετρούν εξαρτήματα κατά τη μηχανική κατεργασία, επιτρέποντας άμεσες διορθώσεις. Αυτός ο έλεγχος κλειστού-βρόχου διατηρεί την ακρίβεια παρά τις μεταβλητές συνθήκες.

Η παραγωγή προσθέτων ενσωματώνεται όλο και περισσότερο στην-παρακολούθηση της διαδικασίας. Οι θερμικές κάμερες ανιχνεύουν ανωμαλίες στρώματος σε πραγματικό-χρόνο, ενώ οι οπτικοί αισθητήρες επαληθεύουν το ύψος του στρώματος. Αυτά τα συστήματα αντιλαμβάνονται αμέσως τις αποκλίσεις της ακρίβειας αντί να ανακαλύπτουν προβλήματα μετά την ολοκλήρωση πολλών{4}}ωριών.

Digital Twin Technologyδημιουργεί εικονικά αντίγραφα των διαδικασιών παραγωγής. Οι μηχανικοί προσομοιώνουν τα αποτελέσματα των διαστάσεων πριν κόψουν μέταλλο, προβλέποντας ζητήματα ακρίβειας από τα αρχεία σχεδιασμού. Αυτή η εικονική επαλήθευση εντοπίζει προβλήματα νωρίς όταν οι διορθώσεις κοστίζουν λιγότερο.

Τα ψηφιακά δίδυμα ενσωματώνουν-συγκεκριμένα χαρακτηριστικά του μηχανήματος-την πραγματική ακρίβεια τοποθέτησης, τη θερμική συμπεριφορά και τα μοτίβα φθοράς του εργαλείου. Τα αποτελέσματα της προσομοίωσης αντικατοπτρίζουν πραγματικές δυνατότητες παραγωγής παρά εξιδανικευμένες θεωρητικές επιδόσεις.

Ακρίβεια διαστάσεων σε Συστήματα Διαχείρισης Ποιότητας

Η ακρίβεια διαστάσεων ενσωματώνεται σε ολοκληρωμένα πλαίσια ποιότητας.

Τα συστήματα διαχείρισης ποιότητας ISO 9001 απαιτούν από τους οργανισμούς να επιδεικνύουν τον έλεγχο της διαδικασίας και τη συμμόρφωση των προϊόντων. Η παρακολούθηση διαστάσεων ακρίβειας παρέχει αντικειμενική απόδειξη της ικανότητας παραγωγής. Τα τακτικά δεδομένα μετρήσεων, που αναλύονται μέσω στατιστικών μεθόδων, αποδεικνύουν τη σταθερότητα της διαδικασίας.

Οι απαιτήσεις τεκμηρίωσης παρακολουθούν την απόδοση διαστάσεων σε όλες τις παρτίδες παραγωγής. Όταν προκύπτουν παράπονα πελατών, τα ιστορικά αρχεία μετρήσεων βοηθούν στον προσδιορισμό του πότε και γιατί παρέκκλινε η ακρίβεια. Αυτή η ιχνηλασιμότητα υποστηρίζει διορθωτικές ενέργειες και πρωτοβουλίες συνεχούς βελτίωσης.

Η πρώτη επιθεώρηση αντικειμένου επαληθεύει την ακρίβεια των διαστάσεων πριν ξεκινήσει η πλήρης παραγωγή. Οι πλήρεις αναφορές CMM τεκμηριώνουν ότι τα εργαλεία, τα εξαρτήματα και οι διεργασίες παράγουν εξαρτήματα που πληρούν τις προδιαγραφές. Πολλοί πελάτες απαιτούν την έγκριση του πρώτου προϊόντος πριν αποδεχτούν τις παραδόσεις παραγωγής.

Οι διαδικασίες έγκρισης μερών παραγωγής (PPAP) στην αυτοκινητοβιομηχανία απαιτούν ολοκληρωμένες μελέτες διαστάσεων. Οι κατασκευαστές υποβάλλουν δεδομένα μετρήσεων που αποδεικνύουν την ικανότητα να πληρούν τις προδιαγραφές εκτύπωσης. Η στατιστική ανάλυση δείχνει αποδεκτούς δείκτες ικανότητας διεργασίας.

Ο συνεχής στατιστικός έλεγχος διαδικασίας παρακολουθεί τις βασικές διαστάσεις κατά την παραγωγή. Τα γραφήματα ελέγχου εμφανίζουν τάσεις μέτρησης, αποκαλύπτοντας τις αλλαγές της διαδικασίας πριν από την παραγωγή μη συμμορφούμενων εξαρτημάτων. Τα ανώτερα και τα κατώτερα όρια ελέγχου, που τυπικά ορίζονται σε τυπικές αποκλίσεις ±3, ενεργοποιούν έρευνες όταν οι μετρήσεις πλησιάζουν τα όρια προδιαγραφών.

Κοινές Προκλήσεις Ακρίβειας Διαστάσεων

Η κατανόηση των συχνών προβλημάτων ακρίβειας βοηθά στην πρόληψη και την ταχεία επίλυση.

Θερμικά Θέματακατατάσσονται μεταξύ των πιο κοινών διαταραχών ακρίβειας. Οι μακροχρόνιες εργασίες κατεργασίας παράγουν σημαντική θερμότητα μέσω της δράσης κοπής και της τριβής. Τα μέρη διαστέλλονται κατά τη μηχανική κατεργασία και μετά συστέλλονται κατά την ψύξη. Οι μετρήσεις που γίνονται σε θερμά μέρη δείχνουν αποδεκτές διαστάσεις που γίνονται μικρότερες όταν τα εξαρτήματα φθάσουν σε θερμοκρασία δωματίου.

Οι λύσεις περιλαμβάνουν συστήματα ψυκτικού υγρού που αφαιρούν συνεχώς τη θερμότητα, περιόδους θερμικής εξισορρόπησης πριν από τη μέτρηση και λογισμικό θερμικής αντιστάθμισης προσαρμογής για γνωστά μοτίβα διαστολής.

Φθορά εργαλείωνυποβαθμίζει προοδευτικά την ακρίβεια διαστάσεων. Οι άκρες κοπής θαμπώνουν κατά τη χρήση, απαιτώντας αυξημένες δυνάμεις κοπής που προκαλούν εκτροπή του εργαλείου. Τα φθαρμένα τρυπάνια δημιουργούν τρύπες μεγάλου μεγέθους. Οι φθαρμένοι μύλοι αφήνουν περίσσεια υλικού.

Η παρακολούθηση της διάρκειας ζωής του εργαλείου αποτρέπει την υποβάθμιση της ακρίβειας. Τα αυτοματοποιημένα συστήματα παρακολουθούν το μήκος κοπής ή τον αριθμό των οπών που έχουν ανοίξει, τα εργαλεία σημαίας που πλησιάζουν τα κατώφλια αντικατάστασης. Η χειροκίνητη επιθεώρηση των κοπτικών άκρων αποκαλύπτει φθορά πριν εμφανιστούν προβλήματα διαστάσεων.

Προβλήματα Εργασίαςεισαγάγετε διαστασιακή διακύμανση. Η ανεπαρκής σύσφιξη επιτρέπει την κίνηση του εξαρτήματος κατά τη διάρκεια της κατεργασίας. Η υπερβολική πίεση σύσφιξης παραμορφώνει τα λεπτά τοιχώματα-. Κατά την αποσύνδεση, η ελαστική ανάκτηση προκαλεί απόκλιση των διαστάσεων από τις μετρούμενες τιμές κατά τη σύσφιξη.

Ο σωστός σχεδιασμός του εξαρτήματος κατανέμει τις δυνάμεις σύσφιξης σε περιοχές άκαμπτων εξαρτημάτων. Οι μαλακές σιαγόνες προσαρμόζονται στις επιφάνειες των εξαρτημάτων, αυξάνοντας την περιοχή επαφής και μειώνοντας τη συγκέντρωση πίεσης. Οι επιφάνειες θέσης καθορίζουν σταθερή τοποθέτηση εξαρτημάτων στις ποσότητες παραγωγής.

Υλικές ασυνέπειεςεπηρεάζουν διαστατικά αποτελέσματα. Οι διακυμάνσεις στη σκληρότητα του υλικού, τις εσωτερικές τάσεις και τη μικροδομή προκαλούν διαφορετικές αποκρίσεις μηχανικής κατεργασίας. Οι υπολειμματικές τάσεις από προηγούμενη επεξεργασία μπορεί να απελευθερωθούν κατά τη μηχανική κατεργασία, προκαλώντας παραμόρφωση διαστάσεων.

Οι πιστοποιήσεις υλικών επαληθεύουν τη σύνθεση και τις ιδιότητες, μειώνοντας τη μεταβλητότητα. Οι θερμικές επεξεργασίες ανακούφισης του στρες πριν από τη μηχανική κατεργασία ελαχιστοποιούν την παραμόρφωση. Προμηθευτές με σταθερή ποιότητα υλικού μειώνουν τις διαστάσεις στις παρτίδες παραγωγής.

Λάθη μέτρησηςεμφανίζονται πιο συχνά από ό,τι συνήθως αναγνωρίζεται. Η ακατάλληλη τεχνική μέτρησης, ο μη βαθμονομημένος εξοπλισμός και οι περιβαλλοντικοί παράγοντες εισάγουν ψευδείς μετρήσεις. Τα μέρη που μετρώνται σε διαφορετικούς προσανατολισμούς ενδέχεται να εμφανίζουν διαφορετικές τιμές λόγω των βαρυτικών επιδράσεων στον εξοπλισμό μέτρησης.

Η ανάλυση συστημάτων μέτρησης (MSA) ποσοτικοποιεί τη συμβολή του εξοπλισμού και του χειριστή στη διακύμανση των μετρήσεων. Οι μελέτες συγκρίνουν πολλαπλούς χειριστές που μετρούν πανομοιότυπα μέρη με διάφορα όργανα. Τα αποτελέσματα αποκαλύπτουν εάν το σύστημα μέτρησης εισάγει απαράδεκτη διακύμανση σε σύγκριση με τις διαφορές μερών-σε-τμημάτων.

Η ακρίβεια των διαστάσεων αντιπροσωπεύει πολύ περισσότερα από την ακρίβεια κατασκευής-καθορίζει τη λειτουργικότητα του προϊόντος, την επιτυχία της συναρμολόγησης και την ικανοποίηση των πελατών. Η κατανόηση των παραγόντων που επηρεάζουν την ακρίβεια, τις διαθέσιμες μεθόδους μέτρησης και τις επιπτώσεις στο κόστος επιτρέπει τη λήψη τεκμηριωμένων αποφάσεων που εξισορροπούν τις απαιτήσεις απόδοσης με την οικονομική πραγματικότητα.

Η σύγχρονη κατασκευή απαιτεί όλο και περισσότερο αυστηρότερο έλεγχο διαστάσεων καθώς τα προϊόντα μικραίνουν και οι προσδοκίες απόδοσης αυξάνονται. Τεχνολογίες όπως η κατεργασία CNC, η MIM και η κατασκευή προσθέτων προσφέρουν ξεχωριστές δυνατότητες ακρίβειας κατάλληλες για διαφορετικές εφαρμογές. Η επιτυχία απαιτεί αντιστοίχιση των δυνατοτήτων της διαδικασίας με τις απαιτήσεις προδιαγραφών, διατηρώντας παράλληλα την οικονομική βιωσιμότητα.

Η ενσωμάτωση των ψηφιακών τεχνολογιών, στη μέτρηση της διαδικασίας-και στον έλεγχο διεργασιών βάσει τεχνητής νοημοσύνης-συνεχίζει να προάγει τις δυνατότητες ακρίβειας διαστάσεων. Αυτά τα εργαλεία επιτρέπουν στους κατασκευαστές να επιτύχουν επίπεδα ακρίβειας που προηγουμένως απαιτούσαν εξαιρετικά δαπανηρές εξειδικευμένες διαδικασίες, εκδημοκρατίζοντας την πρόσβαση σε παραγωγή υψηλής ακρίβειας-.

Η ακρίβεια των διαστάσεων έχει σημασία επειδή τα προϊόντα πρέπει να λειτουργούν αξιόπιστα. Είτε συναρμολογείτε ηλεκτρονικά είδη ευρείας κατανάλωσης, είτε εκτελείτε χειρουργικές επεμβάσεις είτε πετώντας αεροσκάφη, η ακρίβεια διαστάσεων διασφαλίζει ότι τα εξαρτήματα εφαρμόζουν και λειτουργούν ακριβώς όπως έχουν σχεδιαστεί.
